Gaz Dedektörlerinde Tepki Süresi (T90/T50) Nedir ve Ne Değildir?
Gaz algılama sistemleri, endüstriyel tesislerde güvenliğin sağlanmasında temel bir rol üstlenir. Bu sistemlerin amacı yalnızca gaz varlığını tespit etmek değil, tehlikeyi yeterince erken algılayarak güvenli müdahale veya tahliye için zaman kazandırmaktır.
Gaz algılama sistemleriyle ilgili değerlendirmelerde sıkça “tepki süresi” (response time) kavramı ön plana çıkar. Ancak bu kavram, çoğu zaman yalnızca saniye cinsinden bir hız beklentisi üzerinden ele alınır. Oysa tepki süresi; ölçüm prensipleri, uluslararası standartlar ve saha koşulları dikkate alınmadan tek başına değerlendirildiğinde yanıltıcı olabilir.
Gaz Algılama Neden Anlık Gerçekleşmez?
Gaz dedektörleri, ortamdaki gazı algılamak için belirli fiziksel ve kimyasal süreçleri takip etmek zorundadır. Gazın difüzyon yoluyla sensör hücresine ulaşması, sensör yüzeyiyle etkileşime girmesi (örneğin elektrokimyasal bir reaksiyon veya katalitik yanma) ve bu etkileşimin elektronik bir sinyale dönüşmesi anlık içinde gerçekleşen bir olay değildir.
Bu nedenle, gazla ilk temas anı ile ölçüm değerinin ekrana yansıması arasında doğal bir fiziksel süre bulunur. Bu süre bir gecikme hatası değil, ölçümün doğruluğunu ve kararlılığını sağlayan zorunlu bir süreçtir.
T90 ve T50 Nedir?
Endüstriyel standartlarda tepki süresi tek bir anlık değerle değil, bir süreç olarak ifade edilir. Sensör çıkışı, gaz konsantrasyonuna bağlı olarak kademeli yükselir. Bu noktada iki kritik parametre devreye girer:
- T90: Dedektörün, gaz bulunmayan bir ortamdan, belirli bir gaz konsantrasyonuna maruz kaldığında bu değerin %90’ına ulaşması için geçen süreyi ifade eder.
Endüstride “tepki süresi” denildiğinde genellikle referans alınan değer budur. - T50: Aynı şekilde, gaz dedektörünün gaz bulunmayan bir ortamdan, belirli bir gaz konsantrasyonuna maruz kaldığında bu değerin %50’sine ulaşması için geçen süredir.
Örneğin, ortamda aniden 100 ppm seviyesinde bir gaz oluştuğunda, dedektörün ekranında 90 ppm değerini görmemiz için geçen süre o cihazın T90 süresidir.
Standartlar Ne Söylüyor? (IEC/EN 60079-29-1’e Göre Tepki Süresi)
Gaz algılama sistemlerinde performans kriterleri, kişisel yorumlara değil, uluslararası standartlara dayanır. Yanıcı gaz dedektörleri performansı için temel referans olan IEC/EN 60079-29-1 standardı, tepki süresini; ölçüm kararlılığı ve alarm güvenilirliği çerçevesinde ele alır.
Standart (Madde 5.4.15), gaz konsantrasyonunun arttığı durumlarda sensör davranışını belirli sınırlar içinde tutar:
- Group I (Madenler): En zorlu koşullar olduğu için T90’a 30 saniyeden kısa sürede ulaşılması istenir.
- Group II (Endüstriyel Uygulamalar): Genel endüstriyel tesisler için bu süreler genellikle T(50) < 20 saniye ve T(90) < 60 saniye olarak tanımlanmıştır.
Karf&Scoot dedektörleri, bu standartların belirlediği limitlerin çok daha altında, yüksek performanslı sensörler kullanarak hızlı ve kararlı sonuçlar üretir.
Gerçek Hayat Senaryosu
“Eğer dedektörün T90 süresi 30 saniye ise, alarm çalması için 30 saniye bekleyecek miyiz?”
Hayır. T90, sensörün tam kararlılıkla %90 değerini göstermesi için gereken teknik süredir. Ancak gerçek bir gaz sızıntısında, gaz konsantrasyonu hızla artarken dedektör bu artışı anlık olarak takip eder.

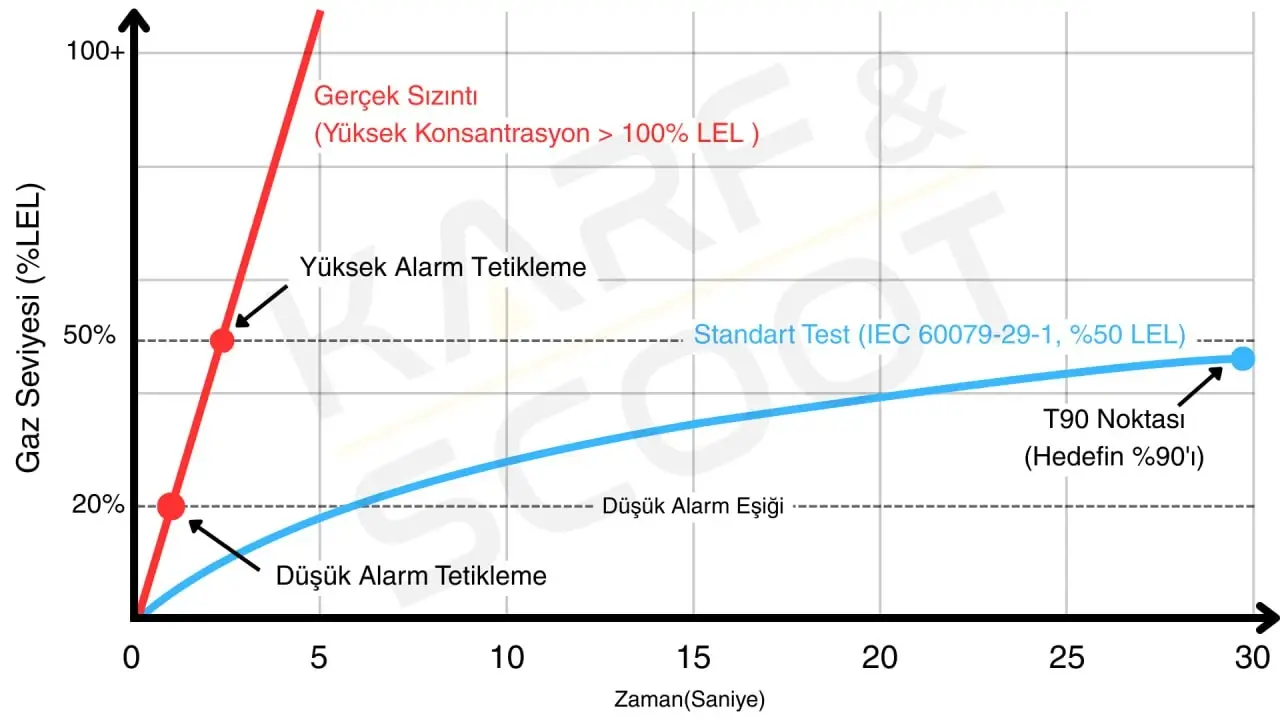

Yukarıdaki grafikte (mavi eğri) görüldüğü üzere T90, IEC standartlarına göre genellikle ölçüm aralığının yarısı kadar (%50 LEL) bir gazla yapılan, kontrollü bir “kararlılık testinin” sonucudur.
Ancak gerçek bir endüstriyel kazada (kırmızı çizgi), örneğin bir boru hattı yarıldığında, dışarıya standart test gazı değil, çok yüksek yoğunlukta (saf gaz/%100 vol) gaz hücum eder.
Bu, gerçek ve ciddi bir sızıntı anında, sesli/ışıklı ikazların ve koruyucu otomasyon sistemlerinin (vanaların kapatılması vb.) teknik veri kağıdında yazan süreden çok daha hızlı, genellikle 5 saniyenin altında devreye girdiği anlamına gelir.
Önemli Dipnot: Belirtilen bu çok hızlı algılama süreleri ideal bir sızıntı senaryosunu yansıtır. Gerçek algılama hızı; sızıntının tipi (basınçlı püskürme veya yavaş sızma), sızan gazın konsantrasyonu, ortamdaki hava akışlarının yönü/şiddeti, dedektörün doğru montaj konumu ve cihazın periyodik kalibrasyon/bakımlarının eksiksiz yapılmış olması gibi pek çok değişkene doğrudan bağlıdır.
Tepki Süresinden Daha Kritik Bir Konu: Doğru Konumlandırma
Bir gaz dedektörünün T90 süresinin 15 saniye veya 25 saniye olması, laboratuvar ortamında bir fark yaratabilir. Ancak gerçek bir tesiste, gaz algılama hızını belirleyen asıl faktör sensörün hızı değil, dedektörün konumudur.
Dünyanın en hızlı sensörüne sahip olsanız bile, dedektör yanlış konuma monte edilmişse gazın sensöre ulaşması dakikalar sürebilir. Bu noktada tepki süresi anlamsızlaşır.
Gerçek bir güvenlik için şunlara dikkat edilmelidir:
- Gazın Özgül Ağırlığı: Hedef gaz havadan ağır mı (örn. Propan), hafif mi (örn. Hidrojen, Metan)? Dedektör, gazın birikeceği yere (tavana veya yere yakın) monte edilmelidir.
- Hava Akımları: Tesisteki havalandırma sistemleri gazı dedektörden uzağa itiyor mu?
- Kaçak Potansiyeli: Dedektör, muhtemel kaçak kaynağına (vana, flanş, borulama eklem noktaları vb.) ne kadar yakın?
Örneğin; havadan hafif bir gaz için yere monte edilmiş “çok hızlı” bir dedektör, tavana monte edilmiş “standart hızda” bir dedektörden çok daha geç alarm verecektir.
Karf&Scoot olarak bizler, gaz algılama projelerinde sadece cihazın teknik verilerine (datasheet) değil, sahadaki uygulamaya odaklanırız. T90 süresi, kalite kontrol süreçlerimizin ve standartlara uyumumuzun bir göstergesidir; ancak güvenliğinizin tek teminatı değildir.
Karf&Scoot, doğru cihazı, doğru sensör teknolojisini ve en önemlisi doğru mühendislik ve yerleşimi bir araya getirerek, sadece “hızlı” değil, “güvenilir” bir erken uyarı sistemi kurmayı hedefler.
